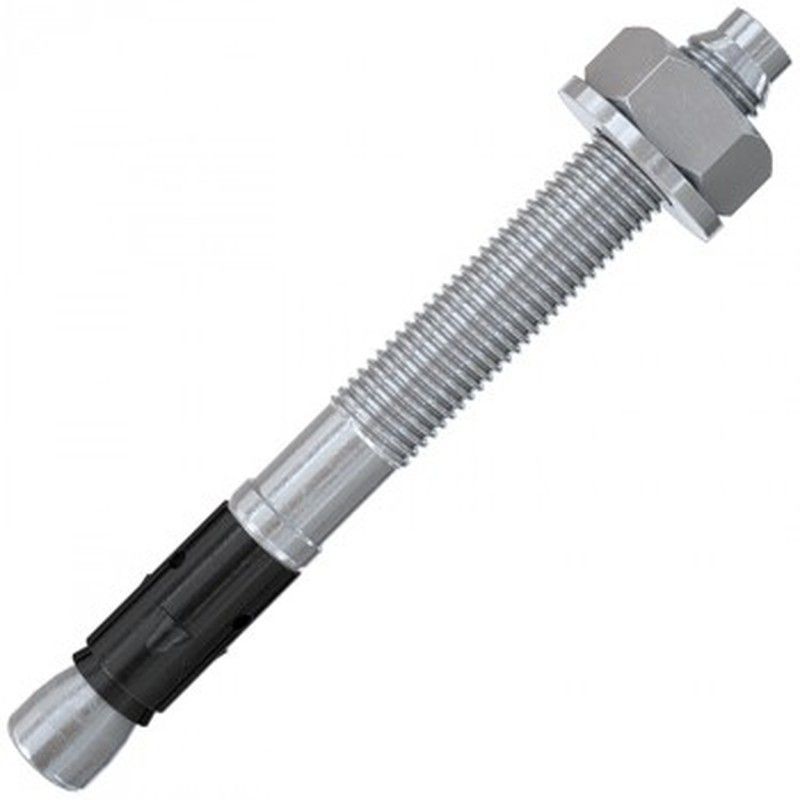

Anclaje de perno de acero de alto rendimiento mod. Faz ii
Marca: Fischer
Referencia: FP141919
Descripción
El anclaje de perno FAZ II de fischer es el anclaje de acero de alto rendimiento para las máximas exigencias. Con el anclaje de acero de alto rendimiento se fijan cargas pesadas en hormigón agrietado. Gracias a las dos profundidades de anclaje y el montaje sencillo, el FAZ II puede utilizarse de forma especialmente flexible. El clip de expansión probado conduce la carga de forma especialmente segura en el hormigón y permite una enorme capacidad de carga. Con la versión de acero electrogalvanizado se fijan cargas en interiores. El anclaje de acero de alto rendimiento es ideal, por ejemplo, para la fijación de barandillas, líneas de cables y soportes. Principales aplicaciones: Estructuras de acero, Barandillas protectoras, Consolas, Escaleras, Bandejas de cables, Máquinas, Escaleras, Puertas, Fachadas, Estructuras de madera, etc. VENTAJAS: -Conforme a la nueva evaluación (ETA) aumenta decisivamente la capacidad de tracción. De este modo son necesarios menos anclajes. -Las homologaciones internacionales garantizan la máxima seguridad y unas prestaciones óptimas.

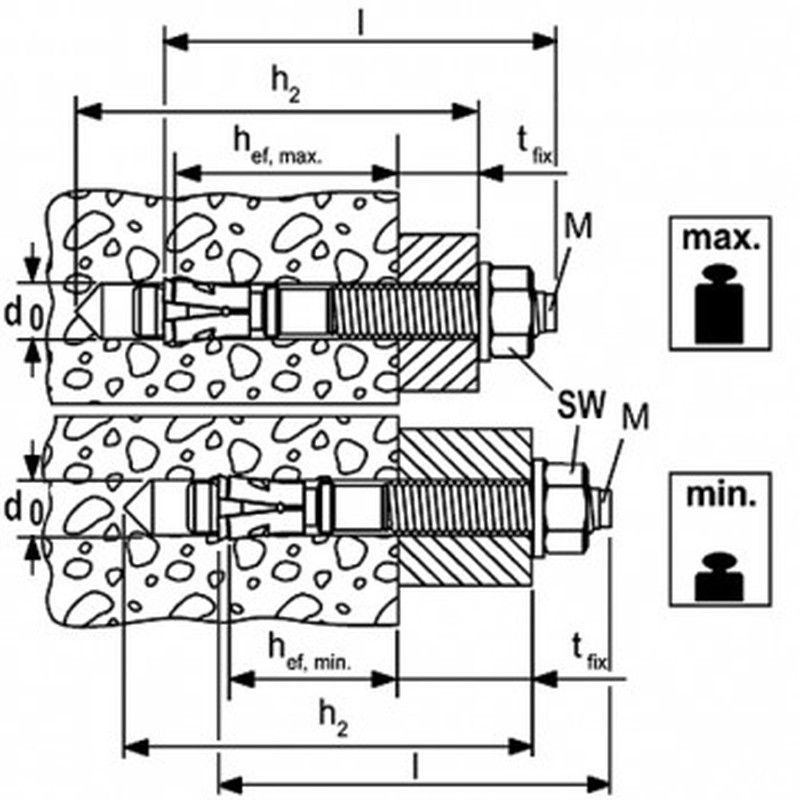

Características
- Dimensión L:
- 135 mm
- Dimensión M:
- M10x93
- Dimensión d0:
- 10 mm
- Dim. h2 (mín.):
- 125 mm
- Dim. t fix (máx.):
- 50/70 mm
- Accionamiento SW:
- 17 mm
- Formato:
- Unidad
Detalles
-Un anclaje, dos profundidades de anclaje: la profundidad de anclaje reducida permite ahorrar tiempo y costes al taladrar.
-Con clip de expansión para la máxima capacidad de carga: así, se necesitan menos puntos de fijación y placas de anclaje más pequeñas. Esto permite ahorrar tiempo y costes.
-Desplazamiento de apriete mínimo: el montaje sencillo reduce el tiempo y el esfuerzo necesarios.
-Con homologación para hormigón agrietado y protección contra incendios: seguridad máxima.
Funcionamiento:
-FAZ II es apto para la instalación pre-posicionada y mediante introducción a presión; también es apta para la instalación a distancia bajo ciertas condiciones.
-Antes de la instalación, coloque la tuerca hexagonal en la posición óptima (la clavija de introducción sobresale aprox. 3 mm de la tuerca hexagonal).
-Al aplicar el par de apriete, el perno cónico se introduce en el gancho de expansión y se expande contra la pared del agujero.
-El grabado en relieve de la cabeza ofrece un control sencillo del anclaje.
-En el caso de la instalación en serie, recomendamos utilizar la herramienta ajustadora de perno de anclaje FABS.
Certificaciones
-DoP No. 0009.
-DoP No. 0081.
-DoP No. 0121.
-DoP No. 0756-CPD-0062.
-ESR-2948.
Homologación
-Homologado para:
Hormigón C20/25 a C50/60, agrietado o sin grietas.
-También apto para:
Hormigón C12/15.
Hormigón C80/95 (evaluación disponible).
*Puede encontrar información detallada sobre materiales de construcción en el documento de registro.
