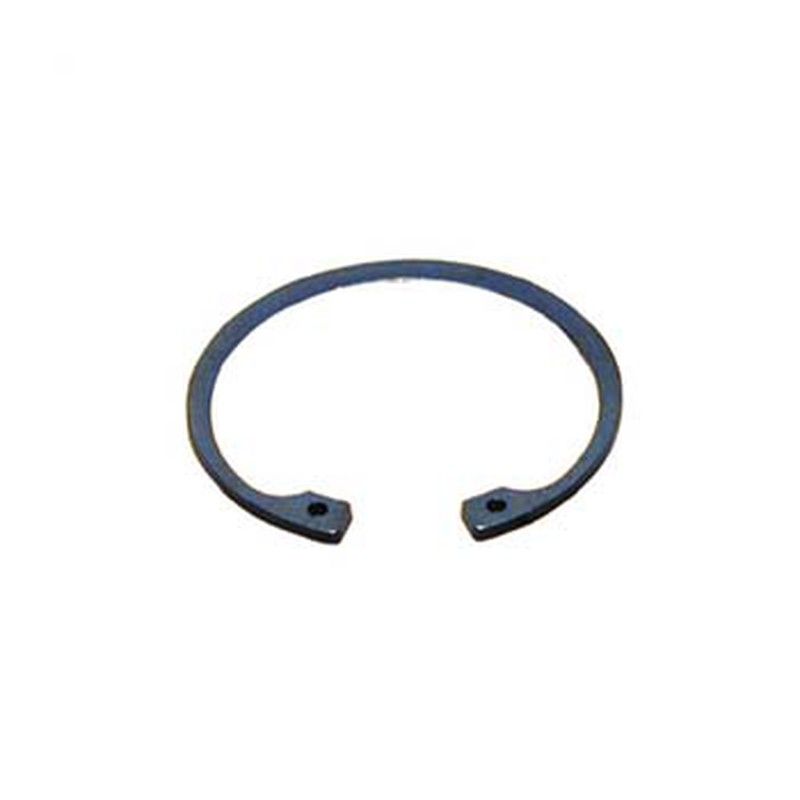

Anillo de seguridad para agujeros din-472 i.
Marca: Mikalor
Desde 0,0231 € 0,0191 € sin IVA
Oferta:
PVP:
Producto agotado, no disponible en este momento.
Próxima entrada de stock en camino, prevista
Descripción
El anillo interno para agujeros DIN 472 es un elemento de seguridad utilizado universalmente para montaje axial en una ranura interna. Puede transmitir cargas axiales considerables entre el elemento de la máquina que ejerce la fuerza y la ranura sobre la cual va montado el anillo.

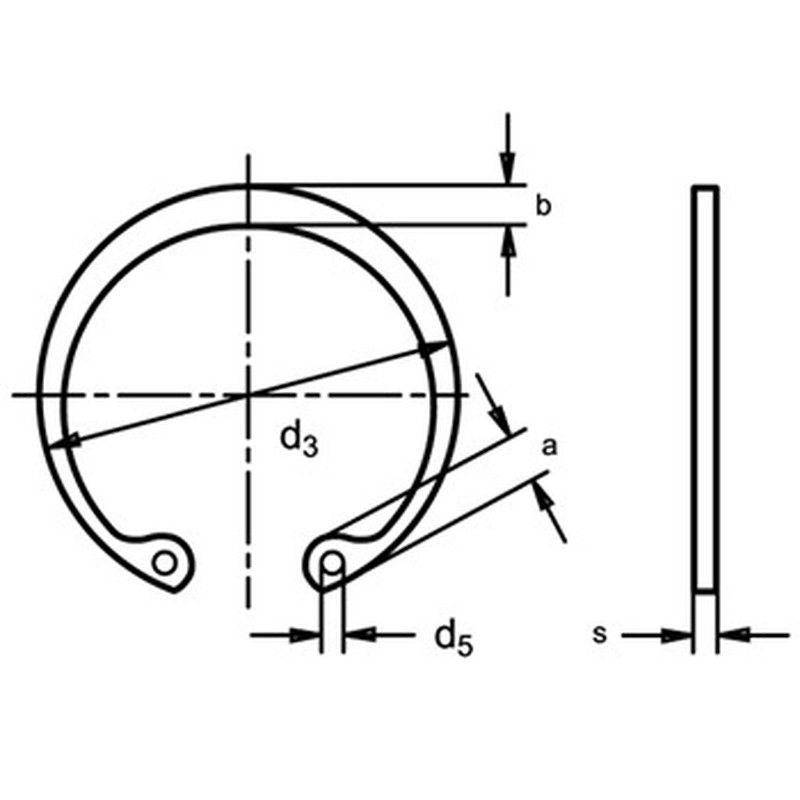

Ref.
Dimensión B
Dimensión S
Diámetro nom.
Dimensión A Máx.
Dimensión d3
Dimensión d5 mín.
Formato
Stock y entrega
Ref.: FP27610
Dimensión B: 1,1 mm
Dimensión S: 0,8 mm (-0,05)
Diámetro nom.: 8 mm
Dimensión A Máx.: 2,4 mm
Dimensión d3: 8,7 mm (+0,36/-0,10)
Dimensión d5 mín.: 1 mm
Formato: Unidad
Ref.: FP27611
Dimensión B: 1,3 mm
Dimensión S: 0,8 mm (-0,05)
Diámetro nom.: 9 mm
Dimensión A Máx.: 2,5 mm
Dimensión d3: 9,8 mm (+0,36/-0,10)
Dimensión d5 mín.: 1 mm
Formato: Unidad
Ref.: FP27612
Dimensión B: 1,4 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 10 mm
Dimensión A Máx.: 3,2 mm
Dimensión d3: 10,8 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,2 mm
Formato: Unidad
Ref.: FP27613
Dimensión B: 1,5 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 11 mm
Dimensión A Máx.: 3,3 mm
Dimensión d3: 11,8 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,2 mm
Formato: Unidad
Ref.: FP27614
Dimensión B: 1,7 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 12 mm
Dimensión A Máx.: 3,4 mm
Dimensión d3: 13 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,5 mm
Formato: Unidad
Ref.: FP27615
Dimensión B: 1,8 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 13 mm
Dimensión A Máx.: 3,6 mm
Dimensión d3: 14,1 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,5 mm
Formato: Unidad
Ref.: FP27616
Dimensión B: 1,9 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 14 mm
Dimensión A Máx.: 3,7 mm
Dimensión d3: 15,1 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP27667
Dimensión B: 10,2 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 130 mm
Dimensión A Máx.: 11 mm
Dimensión d3: 137 mm (+1,26/-0,63)
Dimensión d5 mín.: 4 mm
Formato: Unidad
Ref.: FP27668
Dimensión B: 10,5 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 135 mm
Dimensión A Máx.: 11,2 mm
Dimensión d3: 142 mm (+1,26/-0,63)
Dimensión d5 mín.: 4 mm
Formato: Unidad
Ref.: FP27669
Dimensión B: 10,7 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 140 mm
Dimensión A Máx.: 11,2 mm
Dimensión d3: 147 mm (+1,26/-0,63)
Dimensión d5 mín.: 4 mm
Formato: Unidad
Ref.: FP27670
Dimensión B: 10,9 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 145 mm
Dimensión A Máx.: 11,4 mm
Dimensión d3: 152 mm (+1,26/-0,63)
Dimensión d5 mín.: 4 mm
Formato: Unidad
Ref.: FP27666
Dimensión B: 10 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 125 mm
Dimensión A Máx.: 11 mm
Dimensión d3: 132 mm (+1,26/-0,63)
Dimensión d5 mín.: 4 mm
Formato: Unidad
Ref.: FP27671
Dimensión B: 11,2 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 150 mm
Dimensión A Máx.: 12 mm
Dimensión d3: 158 mm (+1,26/-0,63)
Dimensión d5 mín.: 4 mm
Formato: Unidad
Ref.: FP27619
Dimensión B: 2,1 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 17 mm
Dimensión A Máx.: 3,9 mm
Dimensión d3: 18,3 mm (+0,42/-0,13)
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP27620
Dimensión B: 2,2 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 18 mm
Dimensión A Máx.: 4,1 mm
Dimensión d3: 19,5 mm (+0,42/-0,13)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27621
Dimensión B: 2,2 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 19 mm
Dimensión A Máx.: 4,1 mm
Dimensión d3: 20,5 mm (+0,42/-0,13)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27622
Dimensión B: 2,3 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 20 mm
Dimensión A Máx.: 4,2 mm
Dimensión d3: 21,5 mm (+0,42/-0,13)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27623
Dimensión B: 2,4 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 21 mm
Dimensión A Máx.: 4,2 mm
Dimensión d3: 22,5 mm (+0,42/-0,13)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27624
Dimensión B: 2,5 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 22 mm
Dimensión A Máx.: 4,2 mm
Dimensión d3: 23,5 mm (+0,42/-0,13)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27625
Dimensión B: 2,6 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 24 mm
Dimensión A Máx.: 4,4 mm
Dimensión d3: 25,9 mm (+0,42/-0,21)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27626
Dimensión B: 2,7 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 25 mm
Dimensión A Máx.: 4,5 mm
Dimensión d3: 26,9 mm (+0,42/-0,21)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27627
Dimensión B: 2,8 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 26 mm
Dimensión A Máx.: 4,7 mm
Dimensión d3: 27,9 mm (+0,42/-0,21)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27628
Dimensión B: 2,9 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 28 mm
Dimensión A Máx.: 4,8 mm
Dimensión d3: 30,1 mm (+0,5/-0,25)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27617
Dimensión B: 2 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 15 mm
Dimensión A Máx.: 3,7 mm
Dimensión d3: 16,2 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP27618
Dimensión B: 2 mm
Dimensión S: 1 mm (-0,06)
Diámetro nom.: 16 mm
Dimensión A Máx.: 3,8 mm
Dimensión d3: 17,3 mm (+0,36/-0,10)
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP27630
Dimensión B: 3,2 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 31 mm
Dimensión A Máx.: 5,2 mm
Dimensión d3: 33,4 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27631
Dimensión B: 3,2 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 32 mm
Dimensión A Máx.: 5,4 mm
Dimensión d3: 34,4 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27632
Dimensión B: 3,3 mm
Dimensión S: 1,5 mm (-0,06)
Diámetro nom.: 34 mm
Dimensión A Máx.: 5,4 mm
Dimensión d3: 36,5 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27633
Dimensión B: 3,4 mm
Dimensión S: 1,5 mm (-0,06)
Diámetro nom.: 35 mm
Dimensión A Máx.: 5,4 mm
Dimensión d3: 37,8 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27634
Dimensión B: 3,5 mm
Dimensión S: 1,5 mm (-0,06)
Diámetro nom.: 36 mm
Dimensión A Máx.: 5,4 mm
Dimensión d3: 38,8 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27635
Dimensión B: 3,6 mm
Dimensión S: 1,5 mm (-0,06)
Diámetro nom.: 37 mm
Dimensión A Máx.: 5,5 mm
Dimensión d3: 39,8 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27636
Dimensión B: 3,7 mm
Dimensión S: 1,5 mm (-0,06)
Diámetro nom.: 38 mm
Dimensión A Máx.: 5,5 mm
Dimensión d3: 40,8 mm (+0,5/-0,25)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27637
Dimensión B: 3,9 mm
Dimensión S: 1,5 mm (-0,06)
Diámetro nom.: 40 mm
Dimensión A Máx.: 5,8 mm
Dimensión d3: 43,5 mm (+0,9/-0,39)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27629
Dimensión B: 3 mm
Dimensión S: 1,2 mm (-0,06)
Diámetro nom.: 30 mm
Dimensión A Máx.: 4,8 mm
Dimensión d3: 32,1 mm (+0,5/-0,25)
Dimensión d5 mín.: 2 mm
Formato: Unidad
Ref.: FP27638
Dimensión B: 4,1 mm
Dimensión S: 1,75 mm (-0,06)
Diámetro nom.: 42 mm
Dimensión A Máx.: 5,9 mm
Dimensión d3: 45,5 mm (+0,9/-0,39)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27639
Dimensión B: 4,3 mm
Dimensión S: 1,75 mm (-0,06)
Diámetro nom.: 45 mm
Dimensión A Máx.: 6,2 mm
Dimensión d3: 48,5 mm (+0,9/-0,39)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27640
Dimensión B: 4,4 mm
Dimensión S: 1,75 mm (-0,06)
Diámetro nom.: 47 mm
Dimensión A Máx.: 6,4 mm
Dimensión d3: 50,5 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27641
Dimensión B: 4,5 mm
Dimensión S: 1,75 mm (-0,06)
Diámetro nom.: 48 mm
Dimensión A Máx.: 6,4 mm
Dimensión d3: 51,5 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27642
Dimensión B: 4,6 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 50 mm
Dimensión A Máx.: 6,5 mm
Dimensión d3: 54,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27643
Dimensión B: 4,7 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 52 mm
Dimensión A Máx.: 6,7 mm
Dimensión d3: 56,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27645
Dimensión B: 5,1 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 56 mm
Dimensión A Máx.: 6,8 mm
Dimensión d3: 60,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27646
Dimensión B: 5,2 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 58 mm
Dimensión A Máx.: 6,9 mm
Dimensión d3: 62,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27647
Dimensión B: 5,4 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 60 mm
Dimensión A Máx.: 7,3 mm
Dimensión d3: 64,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27648
Dimensión B: 5,5 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 62 mm
Dimensión A Máx.: 7,3 mm
Dimensión d3: 66,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27649
Dimensión B: 5,6 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 63 mm
Dimensión A Máx.: 7,3 mm
Dimensión d3: 67,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27650
Dimensión B: 5,8 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 65 mm
Dimensión A Máx.: 7,6 mm
Dimensión d3: 69,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27644
Dimensión B: 5 mm
Dimensión S: 2 mm (-0,07)
Diámetro nom.: 55 mm
Dimensión A Máx.: 6,8 mm
Dimensión d3: 59,2 mm (+1,1/-0,46)
Dimensión d5 mín.: 2,5 mm
Formato: Unidad
Ref.: FP27651
Dimensión B: 6,1 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 68 mm
Dimensión A Máx.: 7,8 mm
Dimensión d3: 72,5 mm (+1,1/-0,46)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27652
Dimensión B: 6,2 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 70 mm
Dimensión A Máx.: 7,8 mm
Dimensión d3: 74,5 mm (+1,1/-0,46)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27653
Dimensión B: 6,4 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 72 mm
Dimensión A Máx.: 7,8 mm
Dimensión d3: 76,5 mm (+1,1/-0,46)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27654
Dimensión B: 6,6 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 75 mm
Dimensión A Máx.: 7,8 mm
Dimensión d3: 79,5 mm (+1,1/-0,46)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27655
Dimensión B: 6,8 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 78 mm
Dimensión A Máx.: 8,5 mm
Dimensión d3: 82,5 mm (+1,3/-0,54)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27658
Dimensión B: 7,2 mm
Dimensión S: 3 mm (-0,07)
Diámetro nom.: 85 mm
Dimensión A Máx.: 8,6 mm
Dimensión d3: 90,5 mm (+1,08/-0,54)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27659
Dimensión B: 7,6 mm
Dimensión S: 3 mm (-0,07)
Diámetro nom.: 90 mm
Dimensión A Máx.: 8,6 mm
Dimensión d3: 95,5 mm (+1,08/-0,54)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27656
Dimensión B: 7 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 80 mm
Dimensión A Máx.: 8,5 mm
Dimensión d3: 85,5 mm (+1,3/-0,54)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27657
Dimensión B: 7 mm
Dimensión S: 2,5 mm (-0,07)
Diámetro nom.: 82 mm
Dimensión A Máx.: 8,5 mm
Dimensión d3: 87,5 mm (+1,3/-0,54)
Dimensión d5 mín.: 3 mm
Formato: Unidad
Ref.: FP27660
Dimensión B: 8,1 mm
Dimensión S: 3 mm (-0,07)
Diámetro nom.: 95 mm
Dimensión A Máx.: 8,8 mm
Dimensión d3: 100,5 mm (+1,08/-0,54)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27661
Dimensión B: 8,4 mm
Dimensión S: 3 mm (-0,07)
Diámetro nom.: 100 mm
Dimensión A Máx.: 9 mm
Dimensión d3:
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27662
Dimensión B: 8,7 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 105 mm
Dimensión A Máx.: 9,5 mm
Dimensión d3: 112 mm (+1,08/-0,54)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27664
Dimensión B: 9,3 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 115 mm
Dimensión A Máx.: 10,5 mm
Dimensión d3: 122 mm (+1,26/-0,63)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27665
Dimensión B: 9,7 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 120 mm
Dimensión A Máx.: 11 mm
Dimensión d3: 127 mm (+1,26/-0,63)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Ref.: FP27663
Dimensión B: 9 mm
Dimensión S: 4 mm (-0,07)
Diámetro nom.: 110 mm
Dimensión A Máx.: 10,4 mm
Dimensión d3: 117 mm (+1,08/-0,54)
Dimensión d5 mín.: 3,5 mm
Formato: Unidad
Detalles
Más información
Especificaciones técnicas
-Material: Acero para muelles.
a) < Ø49 HRc 47÷54 (HV 470-580)
b) > Ø50 HRc 44÷51 (HV 435-530)
Normativas
DIN: 472-I
UNI: 7437
BS: 3673-4
NF: E22-165
Certificaciones
Producto certificado con la norma ISO 9001.
-Material: Acero para muelles.
a) < Ø49 HRc 47÷54 (HV 470-580)
b) > Ø50 HRc 44÷51 (HV 435-530)
Normativas
DIN: 472-I
UNI: 7437
BS: 3673-4
NF: E22-165
Certificaciones
Producto certificado con la norma ISO 9001.
Comentarios
Aún no hay opiniones ¡Sé el primero en opinar!
Preguntas
Aún no hay preguntas ¿Tienes alguna duda?
