Anillo de seguridad para ejes din-471 e inoxidable aisi 420
Marca: Rationalstock
Desde 0,0330 € 0,0273 € sin IVA
Oferta:
PVP:
Producto agotado, no disponible en este momento.
Próxima entrada de stock en camino, prevista
Descripción
El anillo externo para ejes DIN 471 es un elemento de seguridad utilizado universalmente para montaje axial en una ranura externa. Sujeta elementos a ejes; como por ejemplo una rueda libre, una pieza cualquiera, una palanca, etc. Puede transmitir cargas axiales considerables entre el elemento de la máquina que ejerce la fuerza y la ranura sobre la cual va montado el anillo.

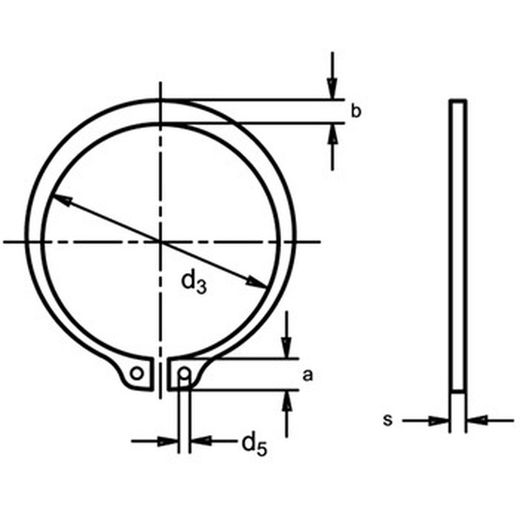

Ref.
Dimensión B
Dimensión S
Diámetro nom.
Dimensión A Máx.
Dimensión d3
Dimensión d5 mín.
Formato
Stock y entrega
Ref.: FP141459
Dimensión B: 1,8 mm
Dimensión S: 1 mm
Diámetro nom.: 10 mm
Dimensión A Máx.: 3,3 mm
Dimensión d3: 9,3 mm
Dimensión d5 mín.: 1,5 mm
Formato: Unidad
Ref.: FP141460
Dimensión B: 1,8 mm
Dimensión S: 1 mm
Diámetro nom.: 12 mm
Dimensión A Máx.: 3,3 mm
Dimensión d3: 11 mm
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP141461
Dimensión B: 2,1 mm
Dimensión S: 1 mm
Diámetro nom.: 14 mm
Dimensión A Máx.: 3,5 mm
Dimensión d3: 12,9 mm
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP141462
Dimensión B: 2,2 mm
Dimensión S: 1 mm
Diámetro nom.: 16 mm
Dimensión A Máx.: 3,7 mm
Dimensión d3: 14,7 mm
Dimensión d5 mín.: 1,7 mm
Formato: Unidad
Ref.: FP141457
Dimensión B: 1,3 mm
Dimensión S: 0,7 mm
Diámetro nom.: 6 mm
Dimensión A Máx.: 2,7 mm
Dimensión d3: 5,6 mm
Dimensión d5 mín.: 1,2 mm
Formato: Unidad
Ref.: FP141458
Dimensión B: 1,5 mm
Dimensión S: 0,8 mm
Diámetro nom.: 8 mm
Dimensión A Máx.: 3,2 mm
Dimensión d3: 7,4 mm
Dimensión d5 mín.: 1,2 mm
Formato: Unidad
Detalles
Más información
Especificaciones técnicas
-Material: Acero inoxidable AISI 420.
Normativas
DIN: 471-E
UNI: 7435
BS: 3673-4
NF: E22-163
-Material: Acero inoxidable AISI 420.
Normativas
DIN: 471-E
UNI: 7435
BS: 3673-4
NF: E22-163
